一、概述

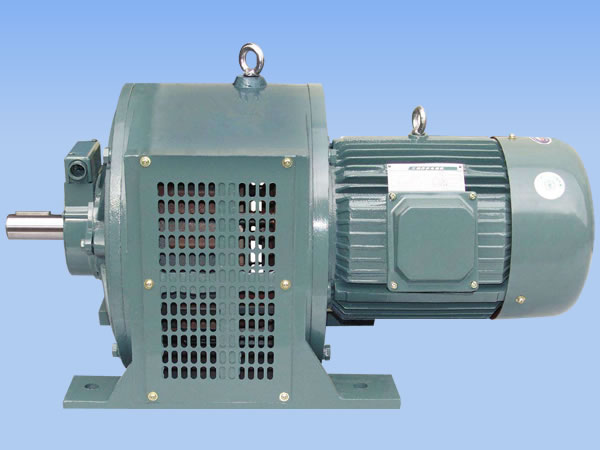

　　YCT系列電磁調速電動機（以下簡稱調速電動機）是一種控制簡單的交流無級調速電動機，由交流三相異步電動機，渦流離合器（亦稱電磁轉差離合器）和測速發電機組成。通常與ZTK系列、ZLK系列（JZT3系列）、JDI系列控制器配合后組成一套交流調速驅動裝置，裝有測速負反饋自動調速系統。能在比較寬廣的轉速范圍內，進行平滑的無級調速。
　　 電磁調速電動機結構簡單，運行可靠，適用維護方便（無整流子、無滑環），起動性能好，控制功率小，易于自控和遙控，調速比寬（1：10），調速精度較高，可廣泛應用于鋼鐵、電站、電線電纜、石油、化工、造紙、紡織、印染、機械制造等行業作恒轉矩交流無級調速之用。

二、基本原理
　　YCT系列電磁調速異步電動機的無級調速是由電磁鐵轉差離合器來完成的，它有兩個旋轉部分，圓筒形電樞和爪形磁極，兩者沒有機械聯接，電樞由拖動電機帶動并與同步旋轉，當激磁線圈通入直流電后，工作氣隙中產生磁場，電樞切割磁力線產生感應電勢并形成渦流，由渦流所產生的磁場與磁極磁場相互作用，產生電磁力，使爪形磁極和電樞作同一方向旋轉（但始終保持一定的轉速差），從而輸出轉矩，輸出軸轉向與拖動電機方向一致，改變激磁電流的大小，可以方便地調節輸出轉速。

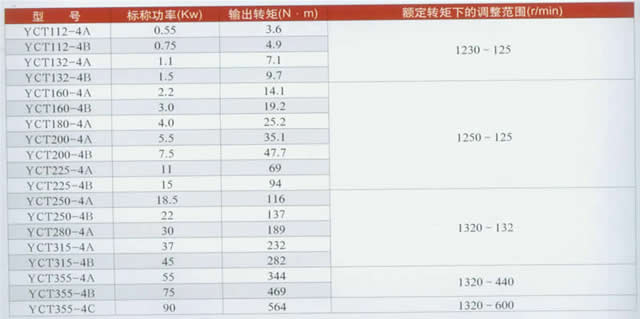

三、產品規格和主要技術數據

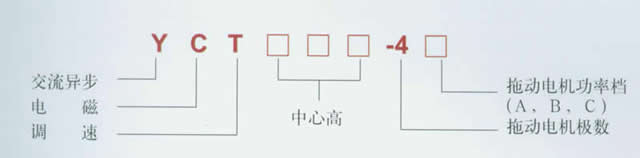

注：（1）型號意義：

（2）標稱功率即拖動電機的額定輸出功率。
（3）轉速變化率不大于3%

四、特性
　　1、自然機械特性：渦流離合器具有軟自然機械特性，如圖中在一定的激磁電流（1）下，轉速隨轉矩增加而下降，該機械特性類同卷繞特性，因此，在開環控制時，只要選擇合理，可用于對張力要求不十分嚴的收卷機械。（見圖一）
　　2、人工機械特性：YCT調速電動機配上ZTK、ZLK、JDI系列控制器后的機械特性如下圖，當負載在額定轉矩Mn的10%-100%范圍內變動時，控制器能根據測速發電機的信號，自動調整激磁電流，使輸出轉速基本不變。本系列調速電動機的速度變化率小于3%。（見圖二）

　　

　　3、由于輸入軸與輸出軸之間沒有機械上的直接聯系，因而基本上沒有失控區，在許多場合顯示了它的優越性。
　　4、效率：YCT系列電磁調速電動機的傳遞效率與輸出軸的轉速成正比，所以用戶在設計選用本產品時較長時間使用在高速或中速段，低速段在短時間內使用，這樣比較經濟。
　　5、本產品適用于恒轉矩或遞減轉矩負載上調速而不適用于恒功率負載上調速。

五、使用環境
　　1、環境溫度不超過40℃；
　　2、海拔高度不超過1000米；
　　3、相對濕度不大于85%；
　　4、少灰、無鐵磁性物質塵埃、無腐蝕金屬、破壞絕緣的氣體和爆炸性氣體。

六、控制器
　　本公司生產的JDI型系列的電磁鐵調速電動機控制器是機械工業部全國聯合（統一）設計的產品，用于電磁調速電動機的速度控制，實現桓矩無級調速。

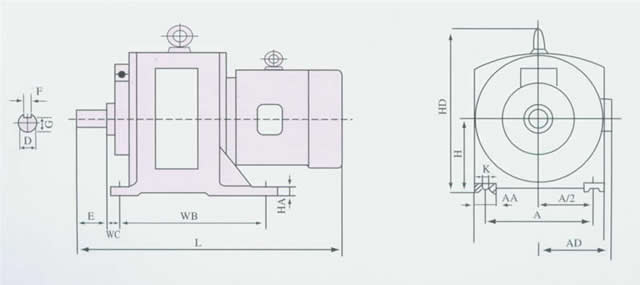

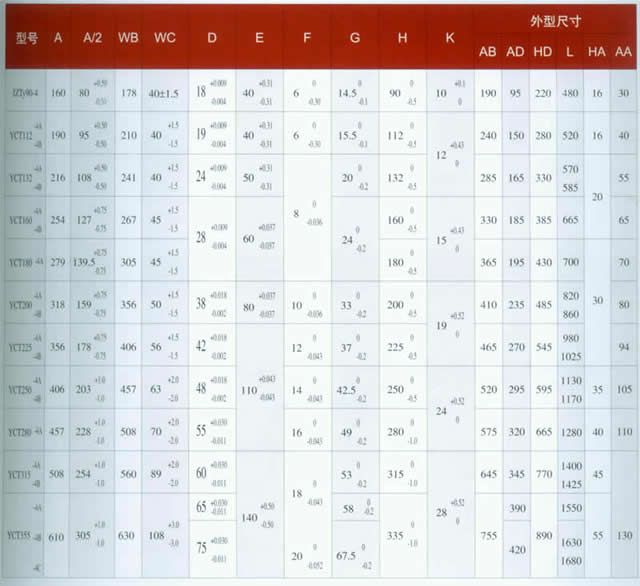

七、外形尺寸

八、一CTL（立式）系列
　　1、YCTL（立式）系列電磁調速電動機技術數據與系列相同。

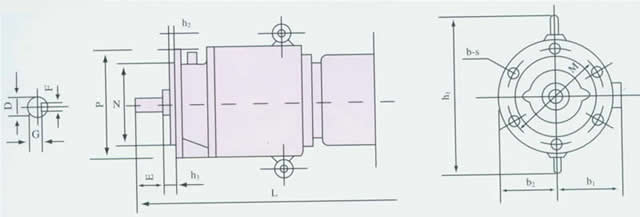

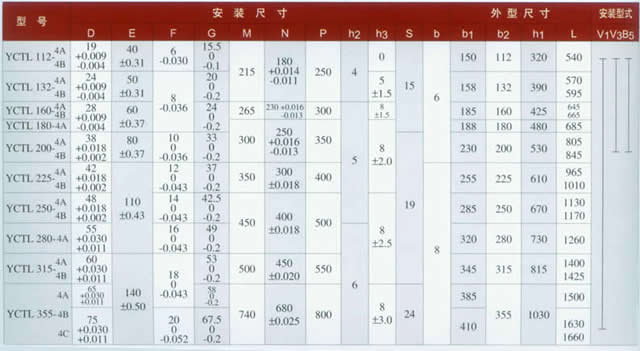

　　2、主要安裝及外形尺寸，安裝型式如下：

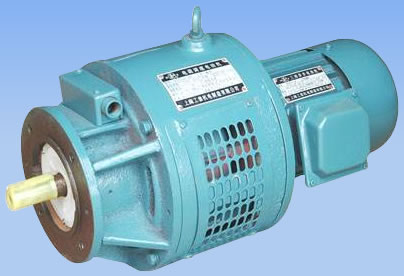

九、YCTL（立式）系列（B5型）

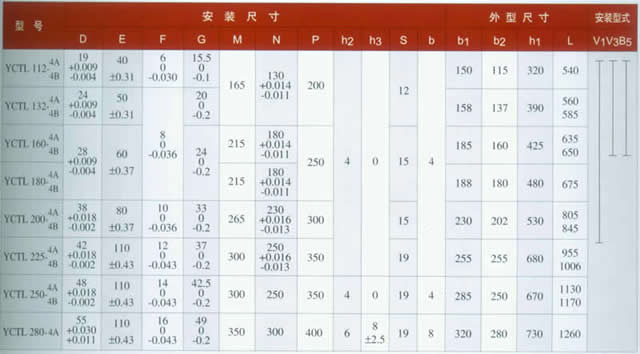

1、YCTL B5（立式）系列電磁調速電動機技術數據與YCT系列相同。
2、主要安裝及外形尺寸，安裝型式如下：
